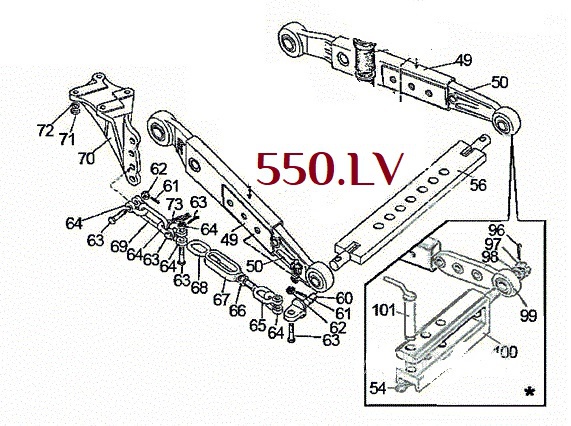

Lai pietuvinātu rasējumu uzklikšķiniet lapas apakšā pievienoto rasējumu

Uzkare pastiprinātā


Nr. Detaļas kods Nosaukums Piezīmes
49. 1220-4605050-B-01 Vilknis garais
49.->50. Komplektā, sametināts

1220-4605530-05 Fi-28/37


49.->50. Komplektā, sametināts

1220-4605530-01 Fi-37


49.->50. Komplektā, dalīts

1220-4605530-B-02 Fi-37


49.->50. Komplektā, dalīts, Ātrais Labais

1220-4605630-05


49.->50. Komplektā, dalīts, Ātrais Kreisais

1220-4605635-05


50. vai 99.

822-4605060

1220-4605040-02 D45

Vilknis
54. 138706163 jeb A61.07.001 Tapa
56. 1220-4605025 Sakabe
60. 1220-4605108 Tapa ar gredzenu, vītni īsā
60. 1220-4605108-01 Tapa ar gredzenu, vītni garā
60. 1522-4605034 Tapa ar gredzenu, vītni īsā resnā
60. 25224605034-02 Tapa ar gredzenu, vītni garā resnā
61. 3,2x25 Šplinte
62. M12 Uzgrieznis
63. 3,2x25 Šplinte
64. 1220-4605107 Cilpiņa resnā MTZ-1221
65. 1220-4605058 Savilcējs lielais
66. M20 Uzgrieznis
67. A61.04.003-01 Savilcēja vidus
68. 1220-4605058-01 Vītne
69. 40-4605098 Gredzens
70.

80-4605091 labais

80-4605091-01 kreisais

kronšteins
71.

M16x1,5

Uzgrieznis
72.

M16

Atperpaplāksne
96.
97.
98.
99. vai 50. 82-24605060 Uzgalis
99. vai 50. 12204605040-02 Uzgalis D45
99.

12214605630-02 Labais

12214605630-03 Kreisais

Ātrais veids, garais
99.

1221-4605630 Labais

1221-4605630-01 Kreisais

Ātrais veids, īsais
100. 822-4605065 Sakabe
101.
