Lai pietuvinātu rasējumu uzklikšķiniet lapas apakšā pievienoto rasējumu

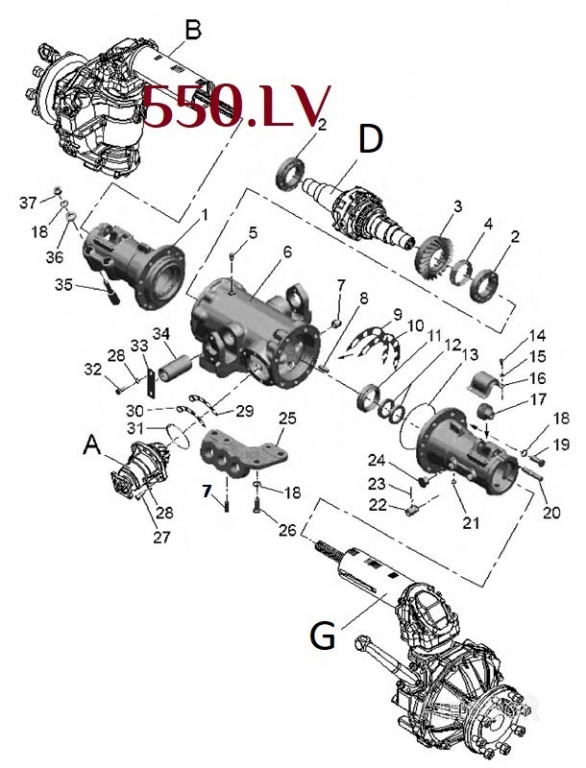

Vecā tipa velkošā tilta diferenciālis ar dalīto korpusu


Nr. Detaļas kods Nosaukums Piezīmes
A 52-2302010 Reduktors
B 72-2308005-08 Reduktors Kreisais
D 52-2303010-A Diferenciālis Jaunā tipa, paredzēts ar dalīto korpusu 82.1...1221
G 72-2308010-07 Reduktors Labais
1. 82-2301051 Vāks, korpuss
2. 7212 / 30212 Gultnis
3.

52-2302019

Zobratu komplekts 52-2302030

Zobrats
4. 52-2302038 Uzgrieznis
5. 1/8'' Sapuns Elpotājs
6. 72-2301055 Korpuss, vidus
7. KG 3/4" Korķis, aizbāznis
8. Д01-015 Tapa
9. 52-2303027 Blīve, starplika

0,5mm vai 1mm
10. 52-2303028 Blīve, starplika 0,2mm
11. 52-2301062-B1 Čaula
12. 45x65x10 Blīvslēgs
13. 150-155-36-1-4 Gumijas gredzens 146,5x3,6 ?
14. M8x16 Skrūve
15. M8 Atsperpaplāksne
16. 50-3104051 Vāciņš
17. 52-2301052 Skrūve, regulēšanai gliemezis
18. M16 Atsperpaplāksne
19. M16x45 Skrūve
20. 52-2301054-A Ass, centra tapa Ø16x79,5mm
21. 52-2301069 Tapa
22. 82-2301069-A Pirksts, Tapa
23. 5х45.019 Špline 5x45
24. 82-2301074 Korķis
25.

102-2301023 (C63 cilindram)

102-2301023-01 (C50 cilindram)

Kronšteins
26. M16x40 skrūve
27. M12x30 skrūve
28. M12 Atsperpaplāksne
29. 52-2302021 Blīve starplika 0,5mm
30. 52-2302022 Blīve starplika 0,2mm
31. 089-095-36-1-4 Gumijas gredzens 87x3,5
32. M12x25 Skrūve
33. 72-2301059-A1
34. 52-2301058-A4
35. 52-2301056
36. 52-2301065
37. M16x1,5 Uzgrieznis din985 10,9
